工作原理:
它的工作原理與管道式電磁流量傳感器一樣,也是基于法拉第電磁感應定律。
當導電液體以平均流速V且垂直于磁場強度為B磁力線方向通過距離為L的兩電極時,

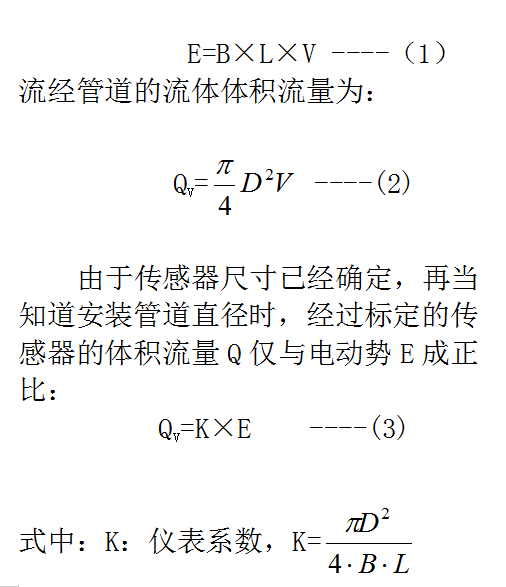

在電極間就產生相應的電動勢E,法拉第電磁感應定律為:
系數K由出廠校驗得出而且已按用戶提供

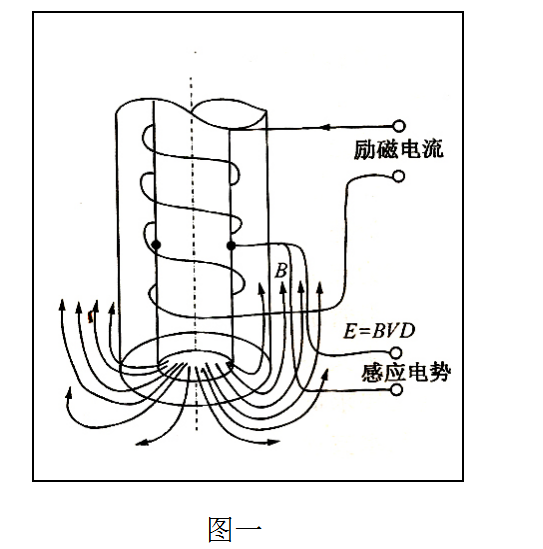

參數置入轉換顯示器中.(不可隨意性改動)圖一工作原理簡圖
??上列各式中:
?????B:勵磁線圈磁感應強度
?????L:兩電極間距(本機為24mm)
?????V:平均流速
?????QV:被測流體體積流量
所以只要測到電動勢E就可知道管道中的體積流量QV。圖一是其工作原理簡圖。 ?
